GA8035長型畫廊組裝說明

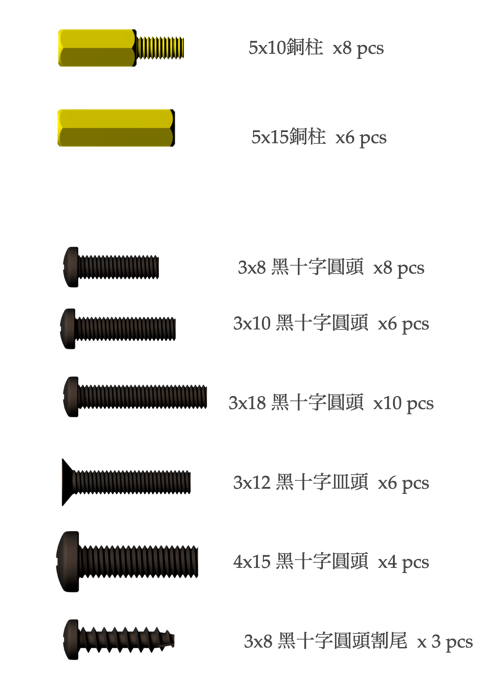

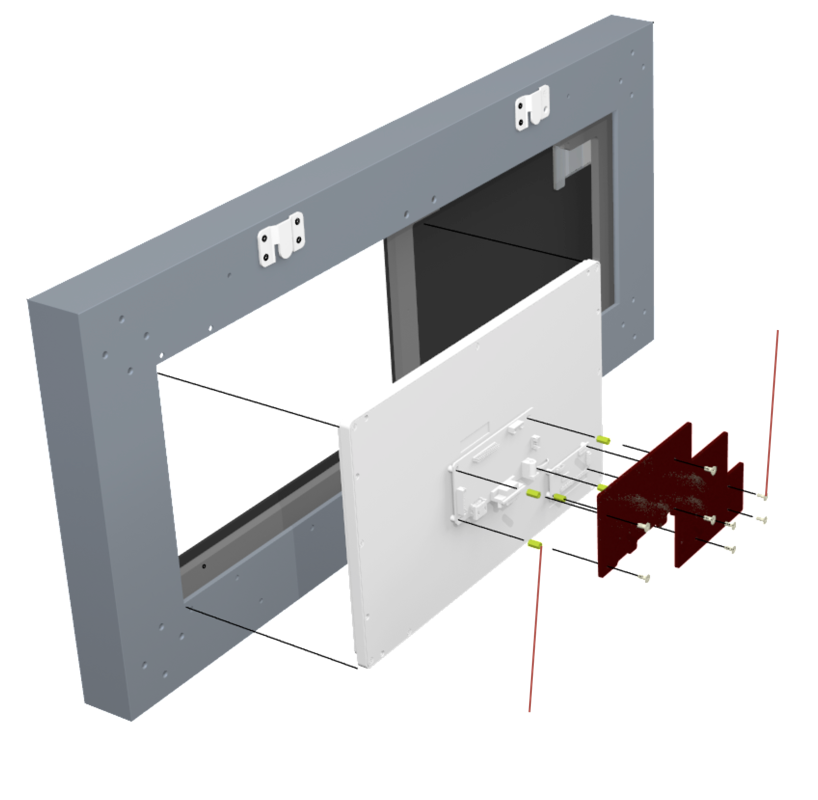

3x8 黑十字圓頭  x8 pcs

3-2.  5x15銅柱  x6 pcs

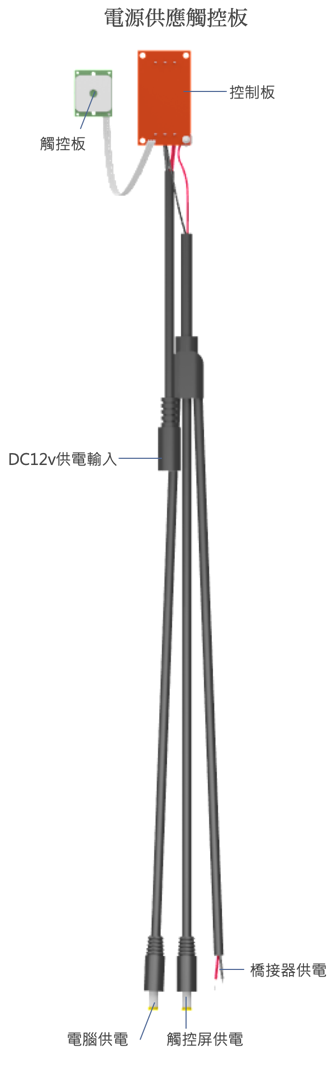

3-3. 注意組裝上蓋前.先將供電板的電源線配上

M3x10 黑十字圓頭  x6 pcs

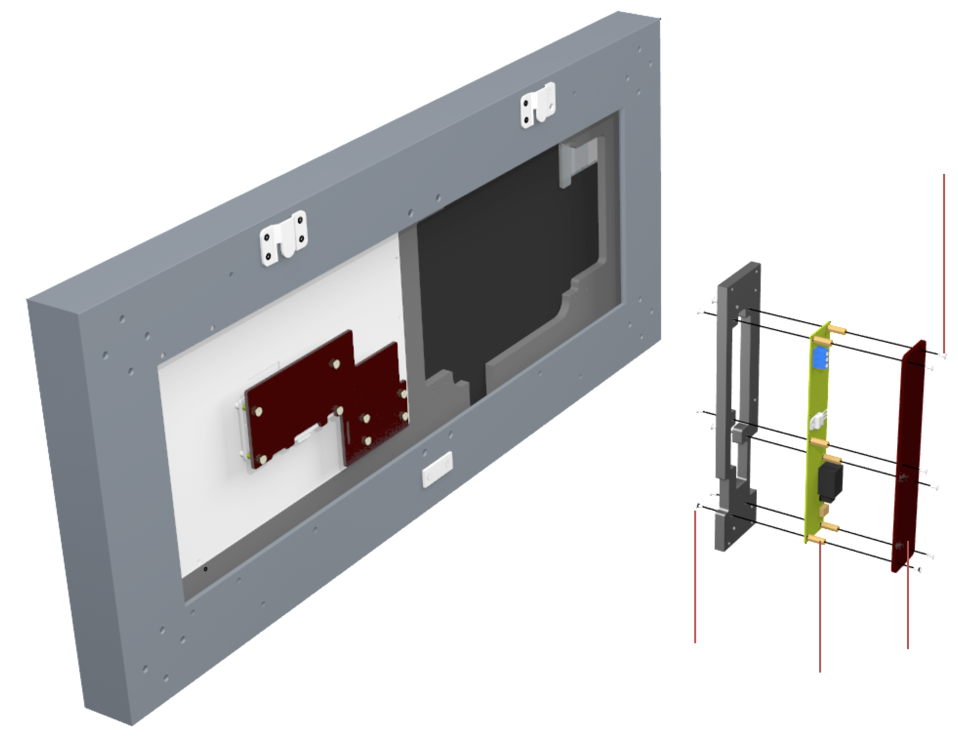

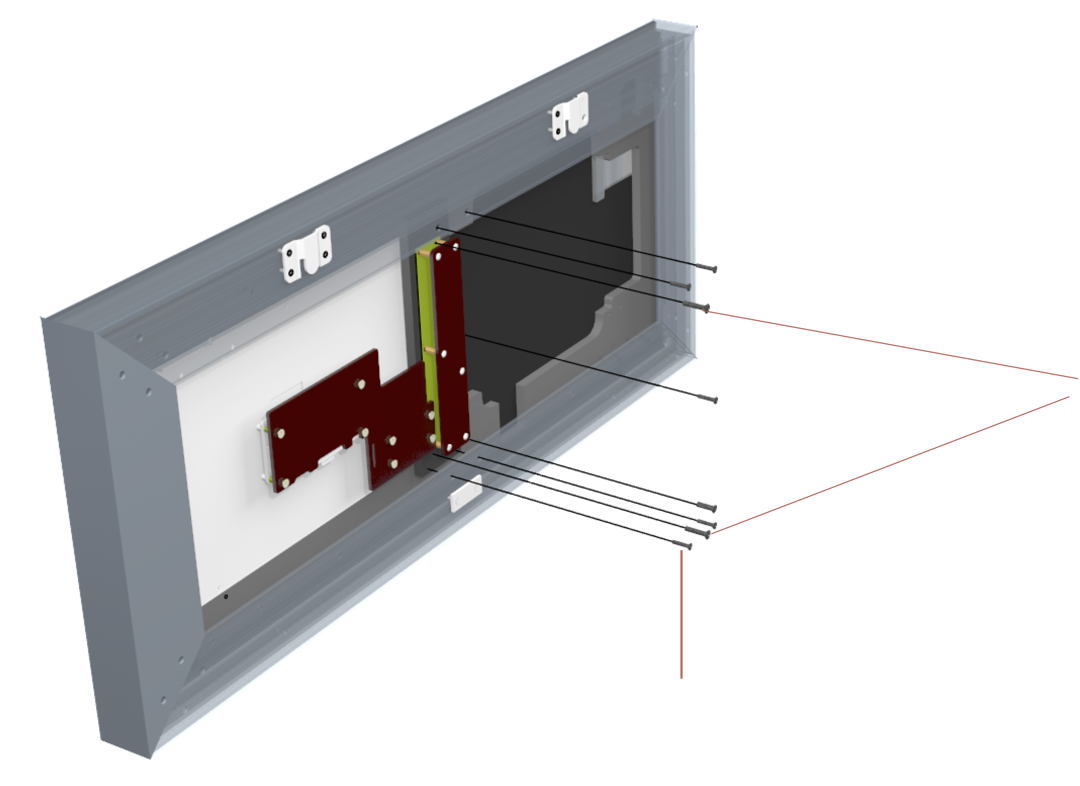

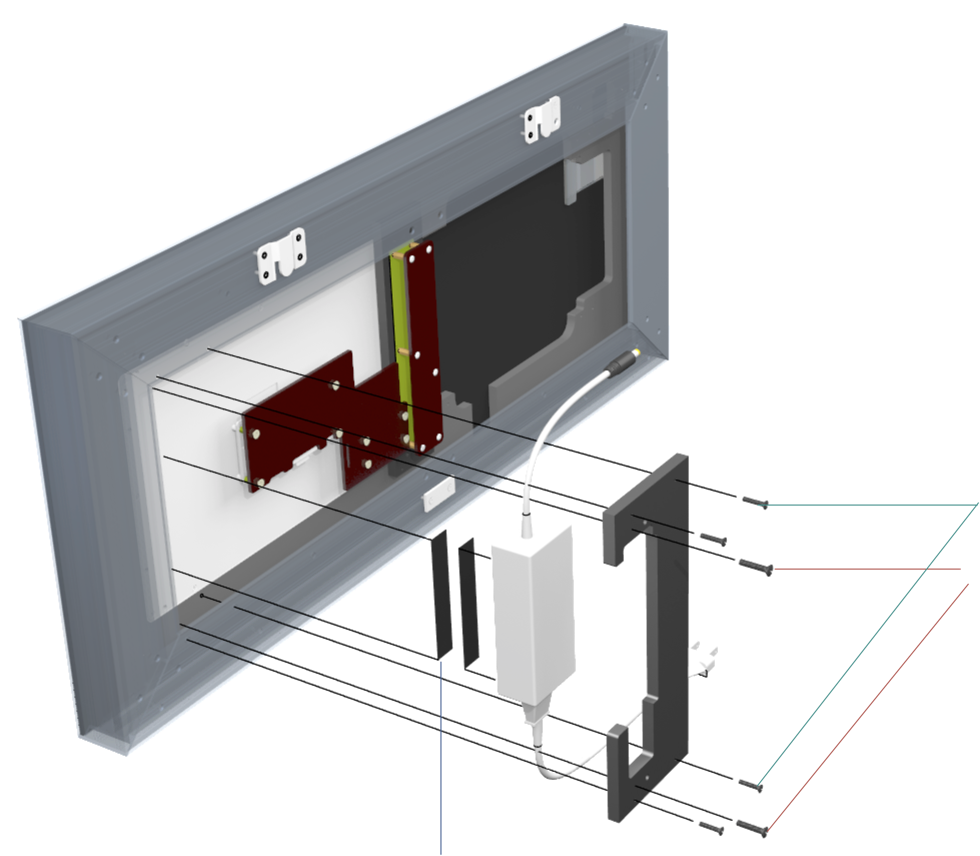

4,固定橋接器

M4x15 黑十字圓頭  x2 pcs

4x15 黑十字圓頭  x2 pcs

3x18 黑十字圓頭  x4 pcs

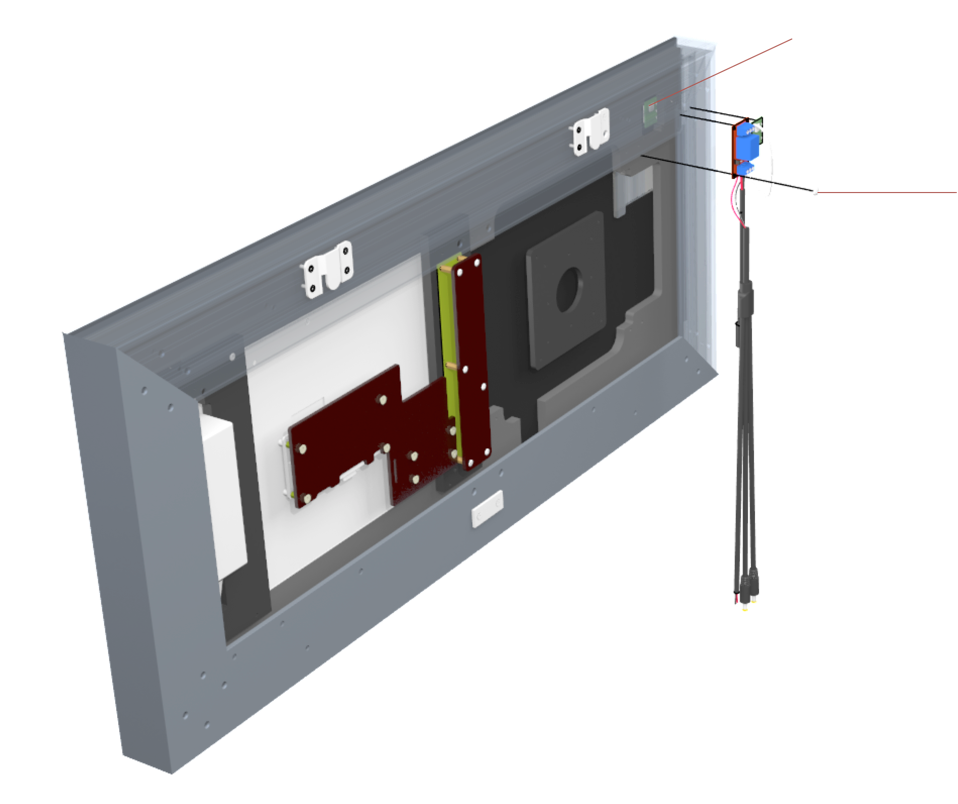

將觸控板雙面膠撕開.固定於框體凹槽中

工業電腦之Bios需設定為來電開機

電腦關機後.可以觸控開機

3x8 黑十字圓頭割尾  x 1 pcs

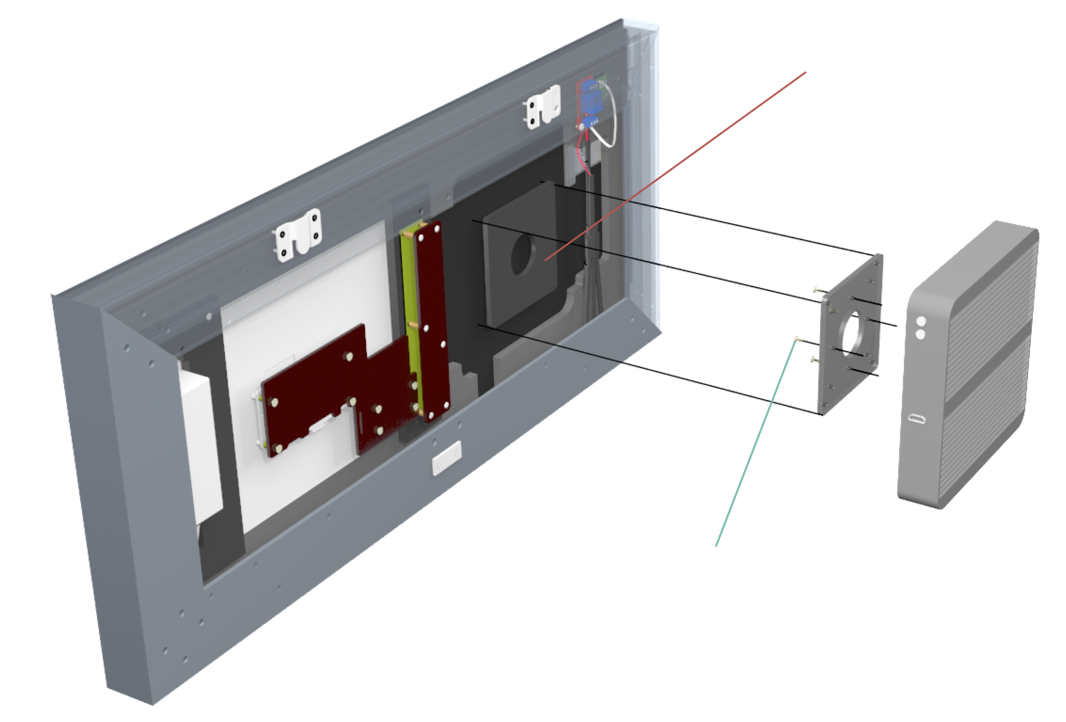

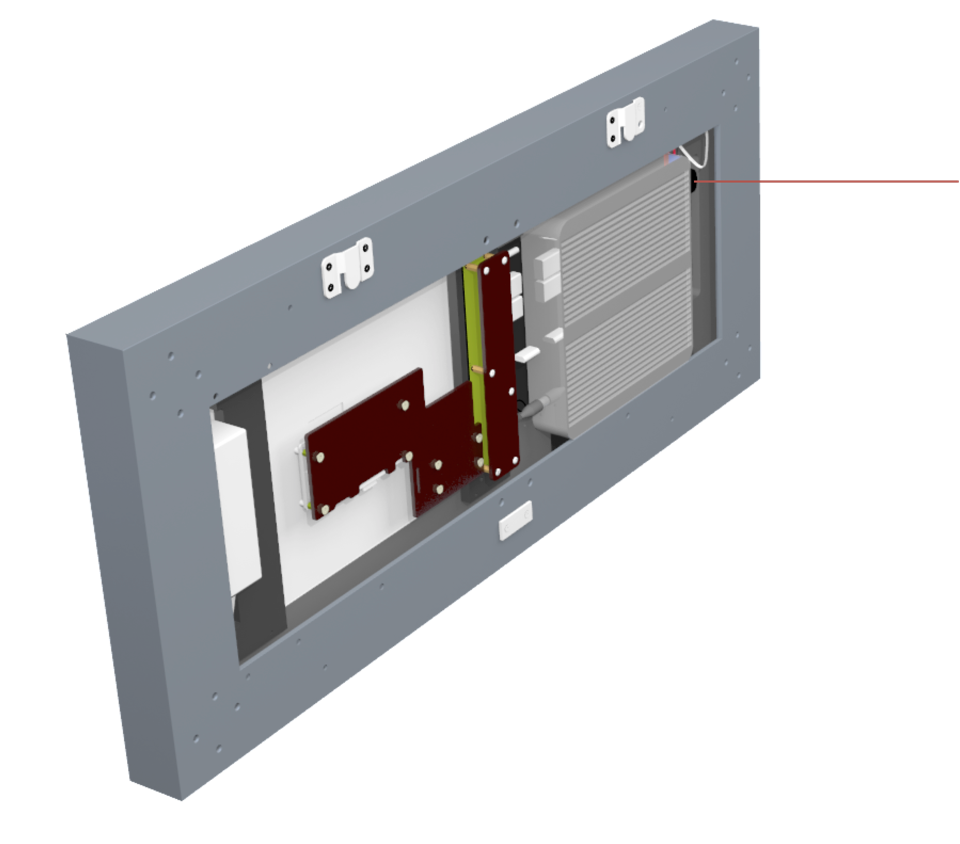

7,固定工業主機

工業電腦附件 十字皿頭  x4 pcs

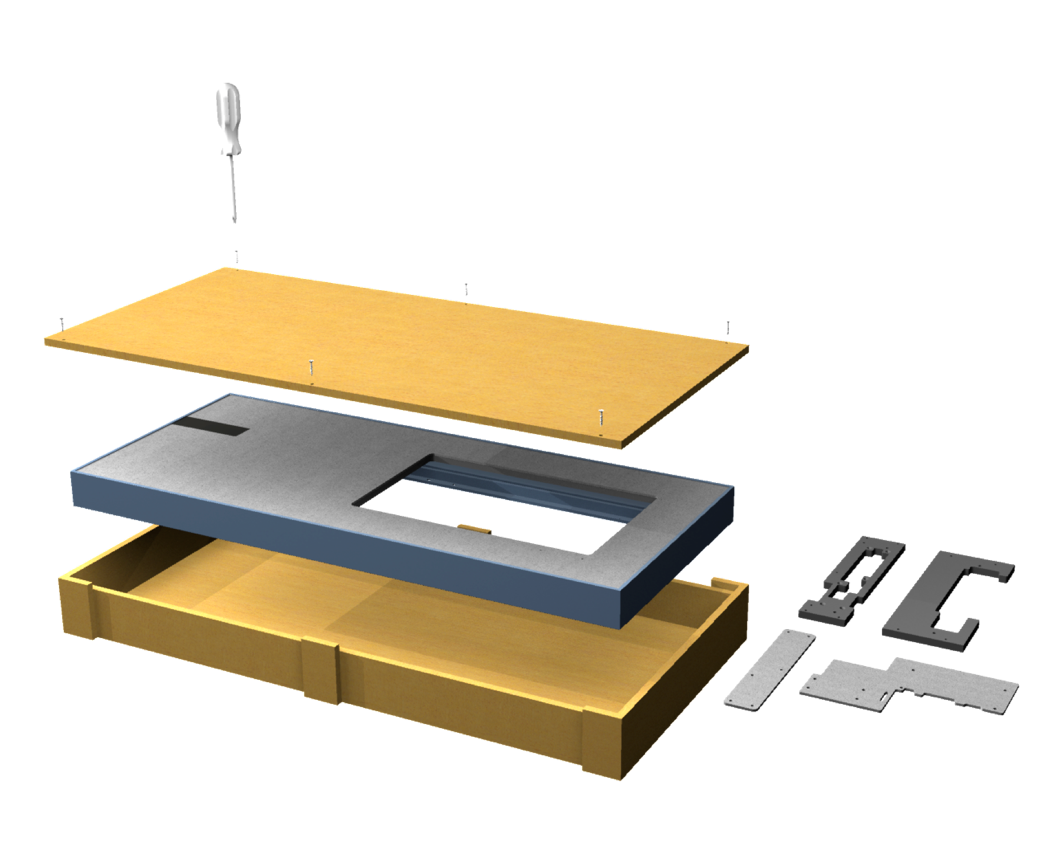

**注意.固定組裝固定板,需特別注意方向與位置

      可以先以鉛筆畫定位置.貼合小面積雙面膠測試

         以透明AB膠黏合框體板與固定板

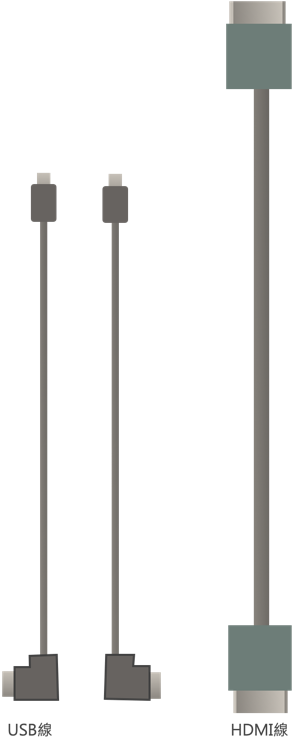

8,安裝工業主機.開始配線

**注意.USB紅外接收器需插在接收窗上的USB插口
